概述

? ? ? UQK-B型系列防爆浮球液位控制器廣泛適用于對各種容器內的液位控制和信號報警線路，當液位達到上、下限給定值時，控制器觸點發出通斷開關信號，以達到調試檢測和控制被測介質的目的。

?

特點

動作靈敏，安全可靠；

浮球動作部分與微動開關隔離無介質泄漏；

適用于易燃易爆場所和承壓容器液位的控制；

易調整、壽命長、便于維修。

?

技術參數

本產品完全按JB/T82.2-94技術條件和全部技術要求制造。

?

動作界線

工作壓力：0~6MPa

工作溫度：-20~150℃

介質比重：≤0.5g/cm3

輸出觸點容量：DC24V 0.5A AC220V 1A

觸點壽命：5x104次

浮球尺寸：圓柱型70x140

法蘭標準：

JB/T81-94 PN1.0MPa DN80

JB/T82.2-94 PN2.5MPa DN80

JB/T82.2-94 PN4.0、6.3MPa DN80

出線的連接螺紋：M20x1.5

?

?

結構原理

控制器由浮筒組和微動開關組二大部分組成，當被測液位升高或降低時，浮筒

（1）隨之升降，使其端部的變送磁頭

（2）作反方向上下擺動，若液位升高（降低）至極限值時，其另一端的動觸頭

（5）便于微動開關管靜觸點1-1及2-2間連通或斷開，使線路中的信號裝置發出光或聲的報警信號或啟動電動泵供液或排液。

?

?

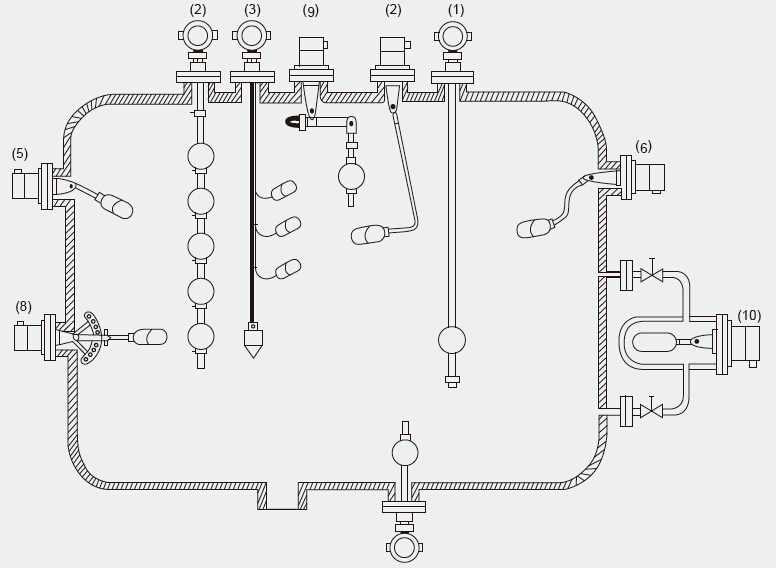

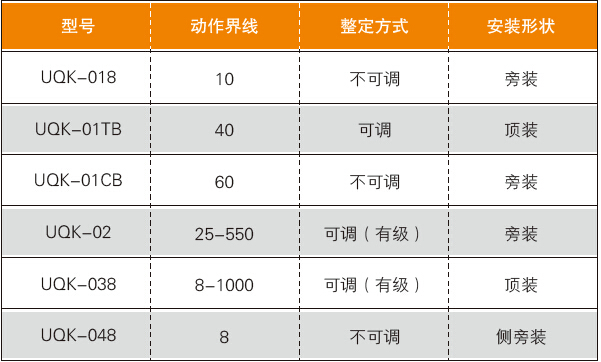

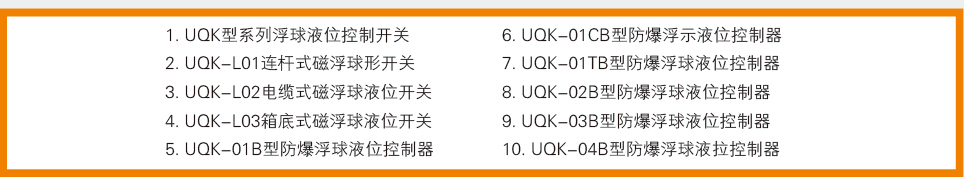

UQK-（UQK-B）型系列產品種類

?

?

?

安裝使用須知

安裝時應注意螺栓孔方位，用戶應當自配凹面法蘭、應將外接地；

螺栓可靠接地；

被測介質的液面波動頻率不宜過大；

被測介質不應含有導磁介質；

控制器外殼溫度不宜過高；

外殼有無裂紋、隔爆面接盒處，進線裝置處是否良好；

使用時應嚴格遵守防爆電氣設備使用堆積，確保安全；

?

?

訂貨須知

一般訂貨均按非標準安裝法蘭供應，需特殊安裝時，應事先與我廠聯系訂貨時請?zhí)峁┫铝袛?shù)據：

控制器型號規格

工作壓力

工作溫度

防爆要求

測量長度

控制報警形式
